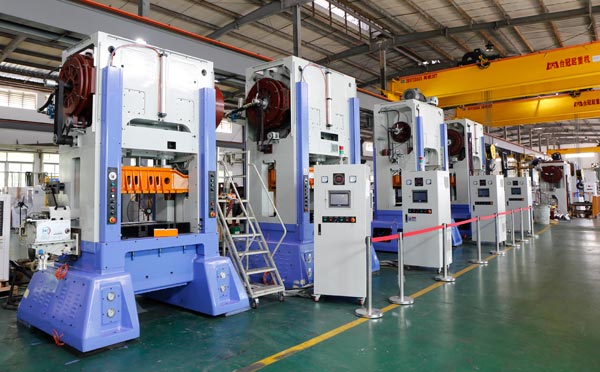

高速沖床配什么送料機合適呢？高速沖床送料機安裝調試

發布時間：2021-08-02 17:04

【豪輝科技】作為高速沖床生產廠家為您提供高速沖床配什么送料機合適，高速沖床送料機安裝調試步驟，高速沖床伺服送料機的特點，高速沖床安裝送料機步驟，高速沖床齒輪送料機不轉怎么回事，高速沖床配什么送料機等資訊供大家參考。

高速沖床夾式送料機調機



高速送料（每分鐘送料最高可達1200次），力求提高產能，最適合多種多量之生產；高速沖床夾式送料機于夾式送料是面與面的接觸，對材料表面不會(huì )留下任何壓痕，適用于沖制電鍍材料鋁合金、不銹鋼、銅、鐵或二次工程廠商得到完善的沖制品：

高速沖床夾式送料機調機步驟

1、送料高度的調節

當換模使得模具下模高度發生變化后，需對送料機送料高度進行調節，高強丙綸絲使其能與模具下模高度保持一致。

　　調節方法是：

　　1.1、先將送料機安裝板的外六角M12固定螺絲調松；

　　1.2、然后將送料機底部送料高度調節螺桿螺帽松開，調整底部M16送料高度調節螺桿，即可改變送料的送料高度，當順時針?lè )较蛐D，則NC伺服送料機水平位置升高；當逆時針?lè )较蛐D，則NCC伺服送料機水平位置降低；

　　1.3、調整好后，需將送料機安裝板的外六角M12固定螺絲進行緊固。

2、 壓料氣壓調整【滾輪送料機不需調此項】

　　根據材料的料厚、材質適當調整壓料氣壓，調整的標準是：使材料與送料滾筒之間不打滑即可【不可過高或過低】。

3、擋料輪寬度調整

　　根據材料寬度，調整擋料輪的位置，使左右兩側擋料輪距材料的位置在5mm以?xún)?，起到良好的擋料限位作用?/p>

4、送料時間的調整

　　根據沖壓工藝的不同，調整沖床凸輪的送料開始時間信號，使其符合沖床沖壓工藝所需，特別說明：此項調節是調節的沖床凸輪信號，對機械式凸輪、電子凸輪有不同的調節方法。

5、放松時間的調整

　　根據沖壓工藝的不同，調整沖床凸輪的放松信號。調節放松方法：將模具安裝到?jīng)_床上，然后將沖床以寸動的方式運轉，當模具定位銷進入導銷孔后，應停止沖床，調整凸輪給出方式信號。




高速沖床整平送料機

沖床送料機中的高速沖床整平送料機是由送料機，精密整平機兩機一體的沖床沖壓自動化生產線設備，操作方便， 生產效率高，等優勢目前已得到廣大客戶認可，應用廣泛。整平送料機在使用時，需要對整平送料機機身，機頭進行調整，測試才能正常操作。

高速沖床整平送料機調試呢

1、沖床送料機材料偏移時，如果送料材質傳送偏移不能精準送料時，應當馬上確認模具是否平行且置于臺面的中心，傳送材料能不能直線精準進入整平機內，我們可以用量尺來測量，如果有偏移現象，可以慢慢通過通過調整擋料輪左右位置來定位。

2、沖床整平送料機送料滾筒壓力調整方法，是通過將整平機的壓力調節閥，調節壓力大小，讓上滾筒與下滾筒之間過料是不出現打滑等現象，同時控制氣壓壓力，避免壓力過大，打傷材料，產生壓痕或者打滑現象。

3、原材料整平調整方法，整平機整平材料的原理是，整平滾筒是以鋸齒狀排列，若將入口側的整平滾筒放下，材料順著滾筒彎曲，若將出口側上整平滾筒壓下過多，材料則向下彎曲。一般來講，將入口側下降到上下整平輥間隙比材料厚度小1～1.5mm的位置，而出口側則調整至與材料間隙一樣(普通材料)。





高速沖床送料機的驗收單

　1、驗收：沖床送料機生產線在制造完成后，通知客戶到工廠進行檢驗和初步驗收。終驗收在客戶工廠完成，由高速沖床送料機售后團隊會(huì )同客戶進行驗收，全面檢查、900d丙綸絲測試沖床送料機生產線設備功能、質量是否與合同描述一致，并填寫項目驗收單，存入項目檔案，對客戶在驗收過程中提出的問題及時解決，以生產出合格產品和發揮出沖床送料機生產線大效益為驗收合格。

2、培訓：對客戶的沖床送料機操作人員和維護人員進行培訓，客戶操作人員可參與生產線在高速沖床送料機設備廠內的調試工作，在客戶工廠現場使用后內再進行一次培訓，直到工作人員能正常操作和維護生產線。

　　3、運輸、起吊、安裝、調試：由高速沖床送料機生產線設備運輸至客戶工廠內免費安裝調試，客戶工廠負責起吊、就位，并提供設備所需氣源和電 源，負責安裝、調試工作。





高速沖床伺服送料機的特點

1、高精度的伺服送料：針對高科技產業來臨，以電腦閉路式回授控制，使精度確保在±0.02mm以?xún)取?/p>

2、階段式伺服送料機：可輸入20組不同的送料長度，每組提供999次沖壓次數，滿足特殊制品的加工生產（選配）。

3、人性化的手動伺服模式：可輸入適合的3段手動速度，讓使用者更容易操作，精確地使材料送進模具而定位。

4、高效率的伺服放松裝置：配合沖床之凸輪訊號以及簡單之料厚調整，即可快速的設定放松角度



高速沖床安裝送料機步驟

1、夾式送料機固定板的安裝

①高速沖床臺盤側邊要加4個M16螺絲孔。（如圖A-1所示）

②用4顆M16*35L螺絲，將夾式送料機固定板鎖固在高速沖床臺盤側邊上。

2、L型支架座的安裝

將L型支架座用4顆外六叫M16*45L螺絲，鎖固于送料機固定板上。

3、傳動用時規皮帶輪固定座的安裝

傳動用時規皮帶輪固定座必須配合自動送料軸端型式和尺寸。

4、調整皮帶座的安裝

①將調整皮帶座支持板用4顆M10*35L螺絲，鎖固于本機上。

②將調整皮帶座用6顆M8*35L螺絲，鎖固于調整皮帶座支持板上。

5、本機的安裝

①將本機放在L型支持座上，并將本機的前緣于L型支持座前緣對齊。

②調整本機皮帶輪中心于高速沖床自動送料軸端皮帶輪中心成一直線。

③將本機用6顆M10*30L螺絲，鎖固L型支架座上。

6、傳動時規皮帶安裝

傳動時規皮帶安裝與送料時間有關。





高速沖床齒輪送料機不轉怎么回事

1、送料滾輪或齒輪等有金屬或其他異物進入。解決方法：送料滾輪或齒輪等有金屬或其他異物進入。

2、送料凸輪、放松凸輪及沖床動作時序有干涉。解決方法：調整微動開關（L，S）。

3、材料送入送料機時，滾輪會(huì )產生打滑之現象。解決方法：將滾輪壓力加大。

4、伺服馬達產生異?，F象。解決方法：須參考伺服編之說明。

5、模具內定位導銷作用不良。

6、送料機滾輪放松之時間不正確。

7、空壓部件動作不正常。



高速沖床配什么送料機

以傳統沖床、精密沖床不同的是，高速沖床必須配合自動化設備才能真正發揮出高速沖壓的效能，那么具體該如何搭配，選擇何種自動化設備呢？

　1、放料、開卷上常用材料架為平面電子送料機。高速沖床沖壓材料寬度窄，厚度薄，速度要求快，普通立式材料架每分鐘16m的開卷速度遠遠不能滿足高速沖床開卷的需求，而平面電子送料機開卷速度快，放料穩定，同時具備自動控速功能，是適合配高速沖床的材料架，當然若想選擇價格比較低廉的材料架，也可選擇輕型材料架。

2、送料上常用為高速夾式送料機。高速沖床沖壓速度快，通常速度都達到了500次以上，而夾式送料機送料速度可達1200次/min，可完全發揮出高速沖床的沖壓性能，若想選擇價格比較低廉的，也可選擇高速滾輪送料機。

3、收料上常用光控端子收料機。高速沖床沖壓后料帶往往未切斷，因此需要收料設備對其進行卷繞收取，為確保沖壓后料帶不被灼傷常用的為立式或臥式光控端子收料機，若對沖壓后料帶表面質量沒有要求，也可選擇感應式端子收料機。

　4、隔音降噪設備常用沖床隔音箱。因傳統沖床、精密沖床低速沖壓不同，高速沖床沖壓速度快，在高速加工生產時會(huì )產生很大的沖壓噪音，此種噪音若不進行降噪會(huì )給沖壓車間帶來大的噪音污染，因此隔音箱高速沖床必備的輔助設備。

另外，高速沖床自動化生產時，經常還配備有用于吸取廢料的自動吸廢料機，防止送料機誤送的誤送檢知器，防止產品壓傷、沖件重疊的下死點檢知器等自動化輔助裝置，沖壓客戶可根據自身需求酌情選擇。



高速沖床送料機怎樣調

1.滾輪送料機送料長度變化大時，需重新調整滾輪搖臂位置。若送料長度變化大時，搖臂與拉桿角度會(huì )發生變化，此時需旋轉拉桿，使沖床停在上死點位置時，搖臂與拉桿角度為90度，避免搖臂或傳動軸的折斷。

2.更換模具后，需重新調整滾輪送料機的送料高度。沖壓生產過程中要使用多套沖壓模具，而不同的模具的模具線高度各不相同，只有確保送料機的送料高度和模具材料線高度同高，才能使送料精確、順暢。

3.高速滾輪送料機實際**大送料寬度是在現有滾輪規格上減去10mm(因其具有擋料輪避免偏料)，不可超出這一范圍，否則將導致：送料精度的不穩、送距不準，甚至造成滾輪零部件的損壞。

4.滾輪送料機送料長度的調節應比寸動試沖略長。滾輪送料機連續沖壓生產前都需進行寸動試沖來確定送料長度，而寸動時因有剎車慣性，送料長度會(huì )偏長，當實際連續生產時無剎車慣性，送料長度會(huì )變短，因此高速滾輪送料機長度的調節應比寸動試沖略長。



高速沖床凸輪送料機

凸輪送料機機型特點：

1、不需要調整送料厚度。送距僅靠1-4個齒輪的變換而成；

2、利用精密凸輪分割器驅動實現間歇送料；

3、僅下部滾輪驅動而上部滾輪則由彈簧壓著；

4、插入材料時，上下滾輪的放松則由空氣閥的手動開關操作即可；

5、上下滾輪皆有鍍硬鉻處理，硬度達到HRC60以上；

6、放松裝置為偏心凸輪，故放松角度可由0°～180°之范圍內隨意調整；

7、可依據沖床出力軸不同旋轉方向進行特殊訂貨；

8、采用箱體式結構，結構緊湊，不易變形；

9、潤滑方式：分割器內凸輪部分和齒輪部分為浸油式，而其他部位則為強力注油式；

10、特設計的凸輪分度機構和精密齒輪保證了高精度、高速送料；送料速度達45米/MIN；

11、齒輪采用20CrMnTi特殊鋼經滲碳淬火處理；

12、采用自行編寫的步距計算軟件實現優化齒輪配置；

13、高品質進口部件及精密加工與裝配保證了機器維護工作量少及較長的使用壽命；

14、選擇特別的附件后，可適應不同方向出力軸的沖床安裝；

15、優化的機構潤滑方式保證機器長期穩定運行。



高速沖床齒輪送料機計算公式

高速沖床送料機的速度要與沖床的行程次數匹配，方能確保送料準確，無誤送和送料不準的現象。若送料速度提高到80次后，精度不準的話可以通過降低沖床速度的方式保證送料精度。

送料長度，按下式計算：

P=(πD/n)×(N1/N2)×(N3/N4)

P：送料長度；

D：下送料輪直徑；D=70.00（D=100.00）

n：齒輪送料機分割器分割數；

N1、N2、N3、N4分別為送料機4個掛輪的齒數。



齒輪齒數必須符合下列條件：

40 ≤ N1、N2、N3、N4 ≤ 90

100 ≤ N1 + N2、N3 + N4 ≤ 164

N1 + N2 ≥ N3 + 23

送距的變更方法：齒輪送料機送距的變更是以交換齒輪而行之，為了縮短更換時間，四個齒輪之中，只要更換中間二個或三個就能配合送距的需要。



高速沖床送料機原理

高速沖床送料機的工作原理：

將被加工板料放置在送料機的工作臺面上，通過回零基準定位、板料夾持、沖床啟動，使板料自動運行，將板料送到?jīng)_床的滑塊模具下，實現沖床自動沖壓，達到產品生產線上的工藝目標。

1、兩/三軸聯動，獨立兩維坐標運動的數字控制。

2、步進電機或伺服電機控制的精密絲杠的傳動和鎖緊。

3、可同時進行手動快、慢速移動和增量移動。

4、絕對坐標和相對坐標混合編程。

5、絲杠側隙軟件補償。

6、十進制數據輸入。

7、采用ISO國際標準數控代碼編程。

8、調用、修改、刪除、插入等編輯功能。

9、空運行自診斷，出錯程序顯示。

10、過流、過壓、過熱、錯相保護。



高速沖床用哪種送料機好

送料機是使沖床實現自動化沖壓生產必不可少的的配套，沖床種類有很多，但無論是精密沖床、高速沖床還是桌上沖床使用上配套使用多的還是空氣送料機、滾輪送料機、NC伺服送料機這三種。對很多初次選購沖床送料機的沖壓業主來說，在面對這三種沖床送料機時，往往不知道如何選擇

1、空氣送料機：這是沖壓行業中出現早的一種搭配沖床使用的實現自動化生產的送料設備，它以外部氣源為動力（8C及8C以上空氣送料機自帶氣缸），通過氣缸夾緊材料，由浮動桿下壓氣缸來實現送料，送料步距、時間的調節是通過浮動桿下壓氣缸的程度來實現的?？諝馑土蠙C在這三種沖床送料機中，價格低，若沖壓業主沖壓成品對精度要求不高，可考慮此種沖床送料機型，不過特別注意空氣送料機故障率相對較高，實際使用時需勤保養。

2、滾輪送料機：這是目前搭配沖床使用多的送料機型，其價格方面比空氣送料機高但低于NC伺服送料機，是這三種沖床送料機中性?xún)r(jià)比高的機型，它本身沒有動力，是通過安裝在沖床輸出軸上的偏心盤提供動力，靠偏心盤偏擺度的大小來調節送料步距的，因此送料步距有限制，大只能到300mm，且搭配的沖床必須有輸出軸。

3、NC伺服送料機：這是一種自動化程度高，使用范圍廣，送料精度好且操作簡易的沖床送料機型，它送料步距大可達10m，且能輸送空氣送料機、滾輪送料機不能輸送的寬料、厚料，送料步距、速度、次數的設定在觸摸屏上輸入即可，但由于電控系統相當高端、復雜，所以?xún)r(jià)格也高。



高速沖床滾輪送料機

1、生產性：高速滾輪送料機是目前沖壓行業使用廣泛的送料機，操作方便，可多工程連續加工。

2、高速性：回轉數與送料長度成正比，每分鐘可達600次。

3、配用性強：無論材料之寬度與厚度，只需調整送料機去配合模具即可，經濟實用。

4、節能性：不需要電或氣源，與沖床輸出軸連接，由沖床傳動，節約能源。故障率低，保養容易。

5、高精密性：送料精度在±0.05mm，若是導梢作定位后，更可得±0.01mm的精度。

6、安全性：調整伸縮可調式拉桿至標準長度，與搖臂搭配標準傳動角度，安全好用。

7、環保性：本機運轉時為安靜，不造成工作場所的噪音。



※ 選購提示：滾輪送料機參數表中RF-表示滾輪送料機型號。105、1310等數字，前兩位表示送料寬度，即100mm、130mm，后1位或2位數字表示滾輪送料機送料長度（又稱送料步距），即50mm、100mm。



高速沖床自動送料機

1.高速沖床自動送料機送料長度變化大時，需重新調整滾輪搖臂位置。若送料長度變化大時，搖臂與拉桿角度會(huì )發生變化，此時需旋轉拉桿，使沖床停在上死點位置時，搖臂與拉桿角度為90度，避免搖臂或傳動軸的折斷。

2.更換模具后，需重新調整高速沖床自動送料機的送料高度。沖壓生產過程中要使用多套沖壓模具，而不同的模具的模具線高度各不相同，只有確保送料機的送料高度和模具材料線高度同高，才能使送料精確、順暢。

3.高速沖床自動送料機實際最大送料寬度是在現有滾輪規格上減去10mm(因其具有擋料輪避免偏料)，不可超出這一范圍，否則將導致：送料精度的不穩、送距不準，甚至造成滾輪零部件的損壞。

4.高速沖床自動送料機送料長度的調節應比寸動試沖略長。高速沖床自動送料機連續沖壓生產前都需進行寸動試沖來確定送料長度，而寸動時因有剎車慣性，送料長度會(huì )偏長，當實際連續生產時無剎車慣性，送料長度會(huì )變短，因此高速沖床自動送料機長度的調節應比寸動試沖略長。
