精密高速沖床電路及機械原理
發布時間：2022-03-12 09:11
精密高速沖床的電路元件包含自鎖式磨姑頭按鈕，此按鈕撳下，全部控制電路均無電，主電機過載熱繼電器。機械原理是將圓周運動轉換為直線運動，由主電動機出力。
精密高速沖床電路元件
各控制電器元件的用途：
1. SB1—自鎖式磨姑頭按鈕，此按鈕撳下，全部控制電路均無電。
2. SB2—主電機停止按鈕，
3. SB3--主電機啟動按鈕，只有主電機啟動以后才能進行沖壓。
4. SA—腳踏開關沖壓或兩人手撳鈕才能沖壓的選擇。
5. SQ--腳踏開關，一人操作時使用。
6. SB4/SB5--雙手撳鈕，當兩人操作時使用。
7. TV—照明變壓器BZ-50VA
8. KM—主電機啟動接觸器。
9. KA--接通沖壓電磁鐵的中間繼電器。
10. CT--電磁鐵。
11. KH—主電機過載熱繼電器。
六、用F8重新制作的沖床啟-停電氣控制原理
12. QF1—電源總開關、線路短路保護
13. QF2—控制電路開關、線路短路保護。
14. QF3—照明開關及線路短路保護。

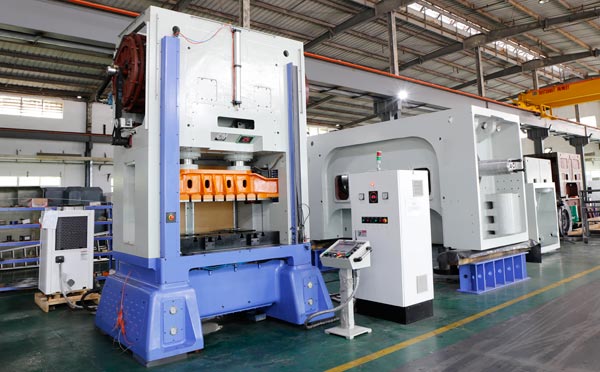

精密高速沖床機械原理
精密高速沖床的機械原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，經離合器帶動齒輪、曲軸或偏心齒輪、連桿等運轉，來達成滑塊的直線運動，從主電動機到連桿的運動為圓周運動。
連桿和滑塊之間需有圓周運動和直線運動的轉接點，其設計上大致有兩種機構，一種為球型，一種為銷型(圓柱型) ，經由這個機構將圓周運動轉換成滑塊的直線運動。沖床對材料施以壓力，使其塑性變形，而得到所要求的形狀與精度，因此必須配合一組模具(分上模與下模)，將材料置于其間，由機器施加壓力，使其變形，加工時施加于材料之力所造成之反作用力，由沖床機械本體所吸收。
