c型高速沖床裝配圖-怎么裝配c型高速沖床

發布時間：2021-12-24 11:32

東莞豪輝精密機械是專業的c型高速沖床生產廠家，經過與日本技術的結合，創(chuàng )新研發出新一代的沖床。并提供c型高速沖床裝配圖，怎么裝配c型高速沖床供大家參考。

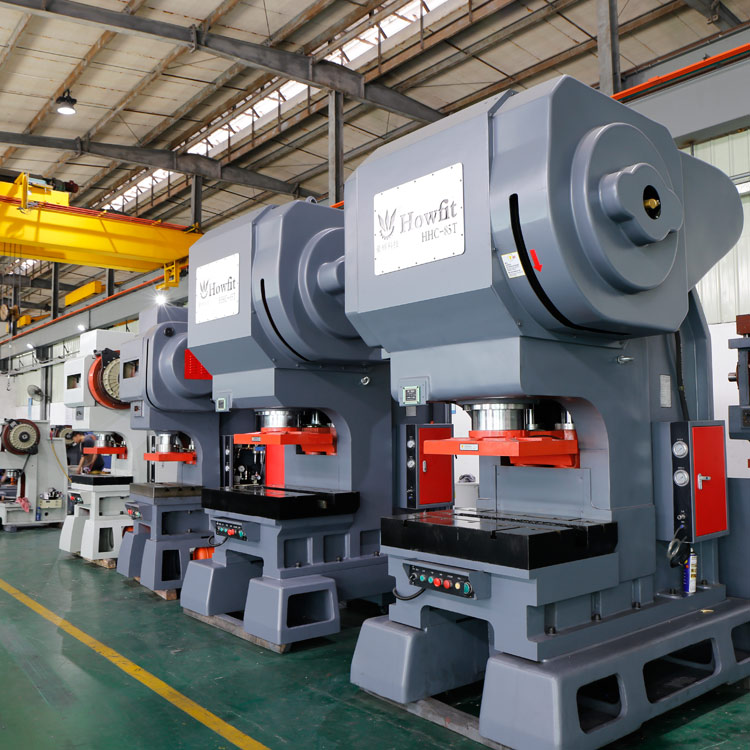

c型高速沖床裝配圖案例

裝配c型高速沖床流程

1.沖床的公稱壓力必須大于沖壓工藝力。但對工作行程較長的工序，不僅僅是只要滿足工藝力的大小就可以了，必須同時考慮滿足其工作負荷曲線才行。

2.C型高速沖床滑塊行程應滿足制件在高度上能獲得所需尺寸，并在沖壓工序完成后能順利地從模具上取出來。對于拉伸件，則行程應在制件高度兩倍以上。

3.沖床的行程次數應符合生產率的要求。

4.C型高速沖床的閉合高度、工作臺面尺寸、滑塊尺寸、模柄孔尺寸等都要能滿足模具的正確安裝要求，對于曲柄小型沖床，模具的閉合高度應在小型沖床的較大裝模高度與較小裝模高度之間。

什么是C型高速沖床

開式數控沖床：結構形狀C型，一面是開放式。造價便宜、上下工件方便，方便大型鈑金加工。開式?jīng)_床機身開口為敞開式，方便前后和左右方向送料。不足之處是：工位噸數低較大只能做到35噸，超過35噸位精度下降。

1.C型高速沖床優點：

一般使用在公稱壓力的左右，然因操作性，模具接近性良好，換模方便等有利因素，仍然受到廣泛的喜愛，同時機器價格亦較為低廉，是目前沖壓機械的主流。

2.C型高速沖床缺點：

C型高速沖床因機身并非對稱，沖壓時的反力會(huì )造成機身前后開口部變形，導致模具并行度惡化，是其較大缺點，因此但沖床能力約在300噸以下。

c型高速沖床的噸位

C型16噸、25噸、45噸、65噸、85噸高速沖床。

C型高速沖床可沖壓的產品

1. 馬達定轉子：電機定轉子、伺服電機定轉子、伺服馬達電機定轉子、步進馬達定轉子、馬達類定轉子

2. 網孔：防護刺網、喇叭網、刀片刺網

3. led支架：led圓杯支架、led燈絲支架、Led陶瓷燈絲支架、LED輔料支架夾、led反向單晶支架

4. 散熱片：led散熱片、銅散熱片、電子散熱片、鋁合金散熱片、三極管專用散熱片、電路板散熱片

5. 連接器：汽車連接器端子、低頻圓形連接器、矩形連接器、印制電路連接器、射頻連接器、光纖連接器

6. 精密端子：變壓器EI片、水晶頭芯片、USB、接插片、彈片、玩具類配件、小彈簧、鐘表配件、鋸片、屏蔽罩、各種雞眼、金屬飾品

7. 引線框架：IC引線框架、半導體引線框架

標準功能配件

1. 雙手可移動按鈕澡作臺

2. 切/寸動/安全-行程/連續行程

3. 潤滑油冷卻系統

4. 滑塊平衡裝置

5. 電動滑塊調整裝置

6. 數字式模高指示器(單位:0.01MM）

7. 自動強制循環潤滑給油

8. 滑動平衡裝置

9. 曲軸角度指示器(電子)

10. 逆轉裝置

11. 噴風裝置

12. 空氣源接頭

13. 滑塊八面滾柱軸承導向

14. 采用10點電子凸輪輸出信號

15. 變頻器
